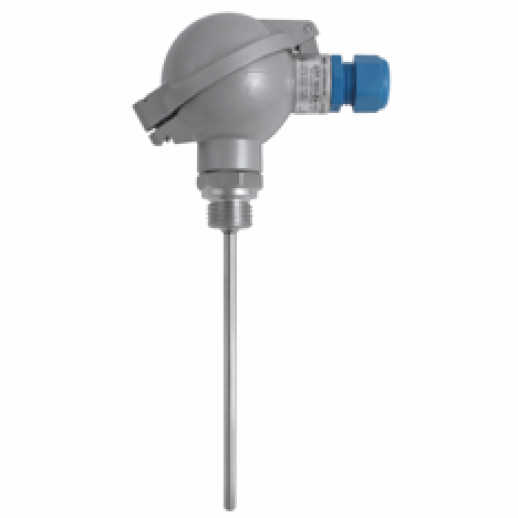

Sonda de Temperatura Industrial ATEX com Cabo Fixo Senseca GTF 103-Ex

A linha de sensores e transdutores da Senseca Industry estabelece o patamar máximo em segurança funcional, integridade física e conformidade metrológica para os cenários industriais mais desafiadores. Integrando nossa divisão especializada de instrumentação para áreas classificadas, a Sonda Industrial de Temperatura Intrinsicamente Segura Senseca GTF 103-Ex (evolução direta da renomada engenharia de segurança contra ignição da alemã Greisinger) é a solução metrológica definitiva para medições térmicas de alta exatidão em zonas com atmosfera potencialmente explosiva, oferecendo o diferencial de um cabo de ligação flexível integrado e totalmente vedado de fábrica.

Sonda de Imersão Senseca GTF 103-Ex com Cabo Fixo e Proteção Contra Explosão

Projetada especificamente para engenheiros de instrumentação, inspetores de conformidade Ex, técnicos de manutenção de utilidades e projetistas de plantas químicas, a sonda Senseca GTF 103-Ex combina a precisão das termorresistências e termopares à versatilidade de instalação dos cabos fixos flexíveis. Ao contrário das sondas convencionais com cabeçotes de alumínio pesados ou conectores rígidos, o grande diferencial deste modelo é a sua saída elétrica traseira integrada através de um cabo fixo diretamente injetado e blindado com luva anti-vinco. Essa arquitetura permite passar o cabeamento por eletrodutos flexíveis, calhas estreitas ou prensa-cabos de painéis com extrema facilidade, sendo a escolha ideal para locais com severa limitação de espaço físico ou onde o sensor precisa acompanhar movimentos articulados de máquinas.

Tecnologia RTD e Termopar Homologada para Segurança Intrínseca "ia"

A série GTF 103-Ex opera sob o princípio de Segurança Intrínseca "ia" (Ex ia IIC para gases / Ex ia IIIC para poeiras combustíveis). Quando interligada a uma barreira isoladora ou repetidor Zener adequado no painel elétrico, a sonda limita rigorosamente a energia térmica e elétrica introduzida no ponto de medição. Isso impede de forma absoluta qualquer risco de formação de faíscas, arcos elétricos ou superaquecimento estático da haste que possa atuar como ponto de ignição para misturas inflamáveis. O equipamento possui total conformidade legal internacional com as diretivas ATEX e IECEx, atendendo perfeitamente aos requisitos da norma nacional NR-20.

Arquitetura Totalmente Customizável para o seu Projeto

Totalmente modular e montada sob especificações técnicas exclusivas, a GTF 103-Ex é configurada pela Aupame para se adequar com perfeição milimétrica ao prontuário de zonas da sua planta industrial:

• Variedade de Elementos Sensores: Disponível com tecnologia RTD de alta durabilidade nas versões Pt100 ou Pt1000 (configuração nativa de 4 fios para anulação de erros de cabo), ou na tecnologia de termopares (Tipo K, J, N, T, E), cobrindo faixas estendidas de -200°C até +600°C.
• Isolação do Cabo sob Medida: O cabo de ligação fixo pode ser especificado em Silicone (flexibilidade padrão), Teflon (alta resistência química a solventes e ácidos) ou Fibra de Vidro com malha de aço inox externa (para altíssimas temperaturas e proteção mecânica contra abrasão).
• Dimensional de Haste Liso: Haste de imersão lisa em aço inoxidável V4A (1.4404 / 316L) com diâmetros disponíveis de emptyset 3 mm, 4 mm, 5 mm, 6 mm ou 8 mm, perfeita para inserção direta dentro de termopoços existentes ou fixação móvel via conexões de compressão.

Aplicações em indústrias químicas, utilidades e zonas classificadas

• Medição térmica fina em tanques de reação, colunas de destilação e reatores encamisados onde cabeçotes convencionais não encontram espaço de montagem.
• Instalação intercambiável em termopoços (poços de proteção) de tubulações de pequeno e médio diâmetro conduzindo gases combustíveis ou solventes voláteis.
• Monitoramento e controle de temperatura em mancais de motores, caixas de engrenagens e rolamentos de bombas instalados em áreas de risco reguladas pela NR-20.
• Medição direta em dutos de exaustão de gases industriais inflamáveis, lavadores de gases voláteis e sistemas de ventilação de salas de baterias Ex.
• Monitoramento em silos de estocagem, misturadores e transportadores de poeiras combustíveis (indústrias de açúcar, amido, celulose e moagem de grãos) operando sob classificação de risco de Zonas 21 e 22.

Benefícios do equipamento para sua operação e conformidade técnica

• Design Compacto e de Baixo Peso: A ausência de cabeçote metálico reduz o estresse mecânico por peso sobre tubulações finas e elimina a necessidade de suportes complexos de fixação.
• Vedação Traseira Estanque de Alta Integridade: A transição entre a haste de inox e o cabo é totalmente preenchida com resina epóxi Ex, garantindo grau de proteção IP65 / IP67 contra umidade capilar e intempéries.
• Construção em Aço Inox V4A (316L): Altíssima pureza metalúrgica que assegura excelente barreira contra oxidação galvânica, corrosão química e resistência mecânica para pressões de processo de até 50 bar.
• Excelência Metrológica Alemã: Disponível nas classes de tolerância DIN Classe B, Classe A ou até 1/10 DIN, assegurando máxima repetibilidade, desvio decimal insignificante a longo prazo e prontidão para calibrações padrão RBC.

Diferenciais técnicos de engenharia aplicada

O grande diferencial da sonda industrial Senseca GTF 103-Ex reside na engenharia interna de encapsulamento e alívio de tensão. Os fios do elemento sensor interno e o início do cabo de extensão são soldados por micro-plasma e totalmente imersos em pó cerâmico amortecedor de alta condutividade térmica dentro da ponteira de aço inox. Essa arquitetura amortece vibrações harmônicas severas contínuas provenientes de tubulações acopladas a compressores ou grandes motores — que costumam romper os filamentos de sensores comuns —, além de criar uma barreira física indestrutível contra o fenômeno de infiltração capilar de gases e umidade para o interior do cabeamento.

Segmentos atendidos pela Aupame

• Indústrias Petroquímicas, Refinarias, Plantas de Processamento de Biodiesel, Gás Natural e Terminais de Combustíveis
• Indústrias Químicas de Base, Fabricantes de Solventes, Resinas, Tintas, Vernizes, Cloro-Álcalis e Gases Industriais
• Usinas de Açúcar, Álcool e Cogeração, Indústrias de Alimentos (Processamento de Grãos, Farináceos, Amidos e Silos)
• Fabricantes de Máquinas OEM, Sistemas de Refrigeração Industrial, Compressores e Bombas para Áreas Classificadas
• Empresas de Engenharia de Automação Industrial, Integradores de Sistemas Ex, Equipes de Manutenção NR-10 e NR-20

Por que comprar na Aupame Instrumentos de Medição

Adquirir a sonda à prova de explosão com cabo fixo Senseca GTF 103-Ex na Aupame assegura para a sua operação industrial o acesso a uma solução de termometria alemã de elite com pleno suporte de engenharia no Brasil. Em processos corporativos B2B integrados em áreas de risco latente, a escolha de um sensor inadequado, com vedações deficientes ou que sofra com infiltrações de umidade não apenas compromete a precisão térmica do processo, mas expõe a planta a riscos críticos de sinistros e penalidades regulatórias severas. Garantimos o fornecimento de sensores 100% originais, acompanhados de seus respectivos laudos, laudos de conformidade ATEX/IECEx e certificados de fábrica, além de faturamento corporativo direto flexível e um pós-venda técnico focado em garantir a exatidão, a segurança jurídica e a máxima continuidade operacional dos seus ativos industriais.
