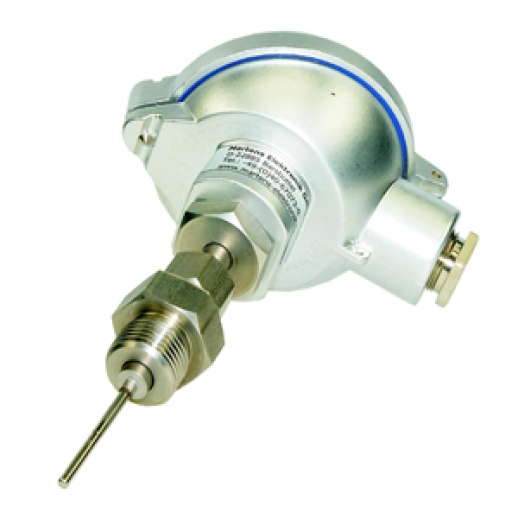

Sensor Termopar de Segurança SIL 2 ATEX Senseca Martens TC293

A linha de instrumentação avançada da Senseca Industry, através de sua divisão especializada Martens, projeta os mais confiáveis sistemas de mitigação de risco e segurança funcional do mercado global. Desenvolvido exclusivamente para atuar como a barreira sensorial de prevenção contra catástrofes térmicas, o Sensor Termopar de Segurança Senseca Martens TC293 é o instrumento definitivo para o monitoramento crítico de gases de exaustão, dutos de ar aquecido e câmaras de combustão, oferecendo dupla redundância e homologações internacionais estritas de segurança de planta.

Sensor de Segurança Martens TC293 certificado para Limitadores Térmicos STL50

Projetado especificamente para engenheiros de segurança de processos, inspetores de conformidade NR-12 e NR-13, projetistas de caldeiras de alta pressão e técnicos de sistemas de utilidades, o sensor Martens TC293 não é um termopar convencional. Trata-se de um dispositivo de segurança funcional de alta integridade, certificado de fábrica para operar em conjunto com o Limitador de Temperatura de Segurança STL50 da Martens. Esta combinação preenche com rigor os requisitos das normas internacionais DIN EN 61508 (para conformidade nativa SIL 2) e DIN EN 14597 (que substitui a antiga norma alemã DIN 3440 para aparelhos de controle e limitação térmica em sistemas de aquecimento). O papel do TC293 é monitorar desvios térmicos com velocidade crítica e, em caso de superaquecimento, garantir o disparo imediato do sistema de corte de combustível ou energia elétrica, protegendo vidas e patrimônios industriais ativos.

Arquitetura de Resposta Ultrarrápida com Dupla Redundância Isolação Mineral

Para assegurar que o limitador de segurança desarme o sistema antes que ocorra um colapso estrutural, o modelo TC293 emprega um design de haste cônica de alta eficiência térmica:

• Duplo Elemento Sensor Isolado ($2\ \text{x}\ \text{Termopares}$): Internamente, o sensor possui dois circuitos termoelétricos independentes e isolados galvanicamente (disponível em Termopar Tipo J, Tipo K ou Tipo N). Essa arquitetura em par garante que, mesmo na remota hipótese de falha de um circuito, o segundo termopar mantenha o monitoramento ativo e acione o alarme de falha (Sensor\ Break) no controlador.
• Bainha Avançada em Inconel 600: O tubo de proteção externa apresenta um diâmetro escalonado de emptyset 9 mm na base que se reduz para apenas emptyset 3 mm na ponteira sensora. Fabricado em liga nobre de Inconel 600 (W-No. 2.4816), o sensor possui resistência térmica extrema e imunidade à oxidação cíclica e corrosão por gases de exaustão, enquanto a ponta fina de 3 mm garante um tempo de resposta dinâmico extremamente curto.

Homologação ATEX Intrinsecamente Segura para Áreas Classificadas

Além de sua robustez mecânica e lógica SIL 2, o sensor Martens TC293 possui homologação de proteção contra explosão ATEX Ex-i GD (Segurança Intrínseca). Isso certifica o instrumento para instalação direta em zonas com presença latente de misturas de gases inflamáveis ou poeiras combustíveis em suspensão. Quando interligado a barreiras Zener isoladoras, o sensor atua com limites estritos de energia e corrente, eliminando de forma absoluta qualquer risco de ignição térmica ou elétrica no fluxo de gases.

Aplicações em sistemas de alta temperatura e segurança de caldeiras

• Monitoramento e proteção contra superaquecimento em linhas de gases de exaustão de grandes motores marítimos, geradores e turbinas industriais.
• Sensor de segurança contra sobretemperatura em dutos de ar quente de secadores industriais, fornos de tratamento térmico e incineradores.
• Proteção e intertravamento de segurança em caldeiras a vapor superaquecido, geradores de água quente e redes de fluidos térmicos (NR-13).
• Sistemas de exaustão de gases de refinarias, plantas petroquímicas e plantas de processo químico volátil operando sob atmosfera ATEX.
• Controle crítico em plantas de fundição, processos de sinterização e fornos a arco elétrico onde flutuações térmicas exigem ação corretiva imediata.

Benefícios do equipamento para sua conformidade legal

• Atendimento Pleno à NR-12 e NR-13: O uso de um sensor com dupla certificação (SIL 2 + DIN EN 14597) simplifica o prontuário de conformidade de segurança e atende com louvor as exigências de auditorias e seguradoras industriais.
• Fixação Ajustável por Prensa-Cabo de Compressão: Utiliza uma conexão de processo tipo prensa-cabo deslizante com rosca G ½ B, permitindo ajustar a profundidade de imersão de forma perfeita dentro do duto de fluxo de gás.
• Cabeçote Industrial BSZ com Tampa de Pressão Quick-Lock: Equipado com cabeçote de alumínio injetado modelo BSZ dotado de grau de proteção IP65 e fecho rápido por mola (Snap-lid), simplificando a abertura, inspeção visual e conexões de cabos pela equipe de manutenção.
• Resistência à Pressão de Processo: A estrutura especial do tubo Inconel 600 suporta pressões estáticas diretas de até 25 bar sob o fluxo contínuo de gases em velocidade.

Diferenciais técnicos de engenharia aplicada

O grande diferencial do sensor de segurança Martens TC293 está na estabilidade metalúrgica de seus elementos internos. Enquanto termopares comuns de mercado sofrem com o fenômeno de "deriva térmica invisível" quando expostos a ciclos severos de gases de combustão (causando leituras falsas que podem mascarar um superaquecimento), os pares termoelétricos de isolação mineral compactada do TC293 mantêm sua calibração estável por milhares de horas. A união de sua ponteira cônica de 3 mm com o cabeçote robusto BSZ blinda o sensor contra vibrações estruturais severas, garantindo que o sinal de desligamento de emergência da planta funcione perfeitamente quando mais se necessita.

Segmentos atendidos pela Aupame

• Usinas de Açúcar, Álcool e Cogeração de Energia (Sistemas de Queima de Bagaço e Gases de Exaustão de Caldeiras)
• Indústrias Petroquímicas, Refinarias, Plantas de Processamento Químico de Base e Linhas de Fluidos Inflamáveis
• Indústrias Siderúrgicas, Metalúrgicas, Fundições de Metais, Fabricantes de Fornos Industriais e Grandes Queimadores
• Setor de Geração de Energia (Termoelétricas, Motores Diesel Estacionários de Grande Porte e Sistemas de Turbinas)
• Empresas Especializadas em Laudos de NR-12 e NR-13, Engenharia de Riscos de Planta e Integração de Sistemas de Intertravamento

Por que comprar na Aupame Instrumentos de Medição

Adquirir o sensor de segurança funcional Senseca Martens TC293 na Aupame assegura à sua corporação industrial o fornecimento de uma solução de altíssimo nível metrológico europeu com total retaguarda técnica e jurídica no Brasil. No exigente ambiente corporativo B2B, a segurança de processos não aceita improvisações: a escolha de um sensor comum em linhas de caldeiras ou dutos inflamáveis pode anular a eficácia de um sistema de intertravamento e gerar falhas trágicas com passivos milionários. Garantimos instrumentos 100% originais acompanhados de suas respectivas certificações de conformidade de fábrica, faturamento corporativo direto e uma consultoria especializada para integrar com perfeição sua malha sensorial ao controlador STL50, promovendo a máxima continuidade operacional e a blindagem de segurança dos seus ativos industriais.
